创意无极限,仪表大发明。今天为大家介绍一项国家发明授权专利——一种电表智能计量传输系统

2017-11-15 13:56:42 · 中国仪表网 阅读:240
  创意无极限,仪表大发明。今天为大家介绍一项国家发明授权专利——一种电表智能计量传输系统
  创意无极限,仪表大发明。今天为大家介绍一项国家发明授权专利——一种电表智能计量传输系统。该专利由天津市希格玛电气有限公司申请,并于2017年11月14日获得授权公告。

  内容说明

  本实用新型涉及一种电表,具体是一种电表智能计量传输系统。

  发明背景

  电能表是每家每户都具备的电力计量设备,传统的电能表只能单纯的计量用电量,因此在平时我们的生活中,原来广泛存在的机械式电能表逐渐被电子式电能表取代,原因归咎于前者的稳定性,精确度,灵敏度,线性动态、功耗等部分都远不如后者,但是现有的电表在功能上还存在诸多缺点,其功能较为单一、而且没有断电保护功能,若发生断电,则机内的RAM和CPU等芯片中寄存器内的数据会全部丢失,因此有待改进。

  发明内容

  本实用新型的目的在于提供一种电表智能计量传输系统,以解决上述背景技术中提出的问题。

  为实现上述目的,本实用新型提供如下技术方案:一种电表智能计量传输系统,包括信号采集模块、SD卡、计量芯片、实时时钟、密码锁、电源模块、无线通讯模块、显示器、查询按键和负荷控制模块,所述信号采集模块的信号输出端连接计量芯片,计量芯片还连接控制中心,所述控制中心还分别连接SD卡、实时时钟、密码锁、无线通讯模块、显示器、电源模块和负荷控制模块,所述密码锁还连接查询按键。

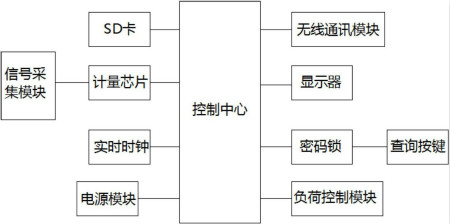

图为电表智能计量传输系统的结构框图


  作为本实用新型的优选方案:所述控制中心为MSP430F427型单片机。所述计量芯片的型号为ADE7755。所述负荷控制模块为继电器。所述查询按键为矩阵键盘。所述无线通讯模块为GPRS模块。

  与现有技术相比,本实用新型的有益效果是:本实用新型电表智能计量传输系统结构简单、元器件少,增加密码锁作为防盗模块,只有正确输入密码才能使用电能表的相关操作,同时利用单片机、电能计量芯片相结合,对电能进行实时采集和统计,通过无线方式传输,提高了智能化程度,有效减少电力工人的工作负担。

  如需进一步了解,请下载该专利完整说明书。

  更多仪表技术专利最新动态,请持续关注
相关资料下载:[实用新型] 一种电表智能计量传输系统.pdf
