创意无极限,仪表大发明。今天为大家介绍一项国家发明授权专利——一种动态压力变送器

2017-11-11 16:02:00 · 中国仪表网 阅读:338
  创意无极限,仪表大发明。今天为大家介绍一项国家发明授权专利——一种动态压力变送器
  创意无极限,仪表大发明。今天为大家介绍一项国家发明授权专利——一种动态压力变送器。该专利由中国石油天然气股份有限公司申请,并于2017年11月10日获得授权公告。

  内容说明

  本发明涉及信号处理领域,尤其涉及一种动态压力变送器。

  发明背景

  管道作为长距离输送石油和天然气的最安全、经济的运输方式,已成为油气运输的主要方式。油气管道的安全运营至关重要,管道一旦发生泄漏,容易引起污染、火灾及爆炸等恶性后果。为及时发现管道泄漏,国内多数管道安装了管道泄漏监测系统。目前国内的管道泄漏监测原理以负压波法为主,通过传感器获取管道流体泄漏时产生的压力波信号来检测泄漏并判断泄漏点位置。实际应用证明,管道泄漏监测技术在管道运营中发挥了积极作用。

  然而,当监测距离较远或泄漏流量较小时,管道内流体产生的瞬时动态压力变化也相应较小,在高静态压力背景下,这样的动态压力变化往往被淹没。目前,通常通过静态压力变送器来监测管道的泄漏情况,静态压力变送器适用于测量变化缓慢且幅值较大的静态压力,而难以检测管道泄漏产生的变化迅速且幅值较小的动态压力,使得泄漏监测系统难以监测管段距离较长或者流量较小的管道泄漏,这严重制约着泄漏检测系统性能的提高。

  因此,现有技术中的静态压力变送器存在难以检测管道泄漏产生的变化迅速且幅值较小的动态压力的技术问题。

  发明内容

  本发明实施例通过提供一种动态压力变送器,用以解决现有技术中静态压力变送器存在的难以监测管道泄漏产生的变化迅速且幅值较小的动态压力的技术问题。

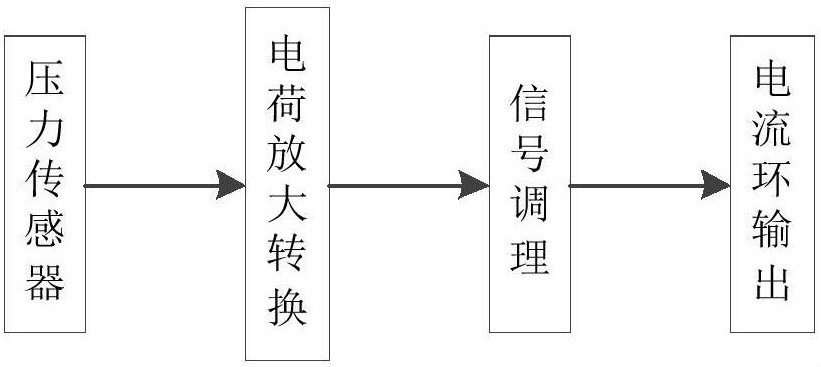

图为本发明实例提供的动态压力变送器的硬件框图


  本发明实施例提供了一种动态压力变送器,包括:动态压力传感器,所述动态压力传感器用于将输油管道泄漏时产生的压力变化转换为电荷信号;所述动态压力传感器具有第一引脚、第二引脚、第三引脚、第四引脚和第五引脚,所述第一引脚、所述第二引脚、所述第三引脚和所述第四引脚相连。

  电荷放大电路,包括:第一电容,所述第一电容的第一端与所述第一引脚相连;第一电阻,并联在所述第一电容的两端;第二电阻,所述第二电阻的第一端与所述第五引脚相连;第二电容,所述的第二电容的第一端与所述第二电阻的第二端相连;第三电阻,所述第三电阻的第一端与所述第二电容的第二端相连;第一运算放大器,具有第一正输入引脚、第一负输入引脚、第一正电源引脚、第一负电源引脚和第一输出引脚,所述第一正输入引脚与所述第一电容的第二端相连,所述第一负输入引脚与所述第三电阻的第二端相连,所述第一正电源引脚与第一正电源相连,所述第一负电源引脚与第一负电源相连。

  本发明实施例中的技术方案,至少具有如下有益效果或者优点:由于本发明实施例提供的动态压力变送器具有高信噪比、高灵敏度和高可靠性,能够在高静态压力下检测到管道中流体产生的快速、微小变化的动态压力,将管道的泄漏信号与噪声信号区分开来,对长距离管段监测或小流量泄漏监测有着积极作用。

  如需进一步了解,请下载该专利完整说明书。

  更多仪表技术专利最新动态,请持续关注
相关资料下载:[发明公布] 一种动态压力变送器.pdf
