创意无极限,仪表大发明。今天为大家介绍一项国家发明授权专利——基于NB-IOT的远程电能表装置

2017-11-01 16:33:12 · 中国仪表网 阅读:351
  创意无极限,仪表大发明。今天为大家介绍一项国家发明授权专利——基于NB-IOT的远程电能表装置
  创意无极限,仪表大发明。今天为大家介绍一项国家发明授权专利——基于NB-IOT的远程电能表装置。该专利由东莞桐石网络科技有限公司申请,并于2017年10月31日获得授权公告。

  内容说明

  本实用新型涉及电能表领域,更具体地,涉及基于NB-IOT的远程电能表装置。

  发明背景

  随着物联网的发展,无线远程电能表系统开始采用。目前的远程电能表系统主要采用ZigBee或WiFi等无线通信技术。这些技术存在耗电高,传输距离近,穿墙能力弱等问题。耗电高导致电池需要经常更换,成本高,造成资源浪费 。传输距离近导致需要就近布置ZigBee无线网关或接入附近的WiFi路由器,配置麻烦。穿墙能力弱往往使远程电能表容易出现无法远程读数的情况。因此,远程电能表装置还亟需解决耗电低,信号传输距离远,穿墙能力强等问题。

  发明内容

  本实用新型的首要目的是解决现有耗电高,传输距离近,穿墙能力弱等问题,提供一种能够低能耗,传输距离远,穿墙能力强的远程电能表装置。

  为解决上述技术问题,本实用新型的技术方案如下:一种基于NB-IOT的远程电能表装置,包括:电能表箱体、电子式电能表、采集器;所述电子式电能表与采集器置于电能表箱体内;电子式电能表用于计量电量数据;所述采集器包NB-IOT模块、微处理器,所述微处理器同时与电子式电能表和NBIOT模块电连接;所述微处理器用于对电子式电能表的脉冲信号进行处理,转化成电子数据;所述NB-IOT模块用于将所述电子数据通过无线网络传输远程服务器。

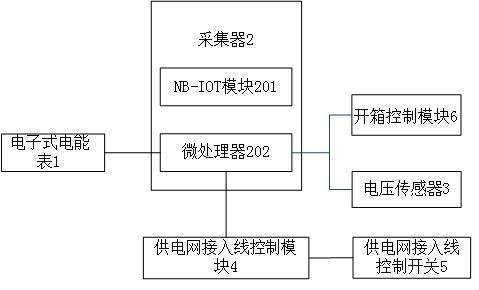

图为本实用新型基于NB-IOT的远程电能表装置的结构示意图


  在一种优选的方案中,所述装置还包括电压传感器,所述电压传感器与微处理器电连接,用于测量电压并传输至微处理器。所述电能表箱体包括箱门,所述箱门安装有开箱报警模块,所述开箱报警感模块与微处理器电连接,用于检测电能表箱体是否被非法打开,并将开箱信号传输至微处理器。

  所述开箱报警模块包括霍尔传感器。所述装置还包括供电网接入线通断控制模块,所述供电网接入线通断控制模块与微处理器电连接,用于根据微处理器所接收到的付费信息连通或断开供电网与电能表的连接。所述NB-IOT模块型号为SARA-N2;

  与现有技术相比,本实用新型技术方案的优点有:1、采用NB-IOT模块代替传统的WIFI或ZigBee ,传输距离远,能耗低,穿墙能力强;2、可以测量电压,提供电压调控的依据,方便在电压偏高或偏低区域调整供电电压;3、可以检测电能表箱门是否被非法打开,并将箱门被非法打开情况通知供电部门,防止窃电;4、具有可控制供电网接入线控制开关,供电部门可以根据用户付费情况,远程断开或接通开关。

  综上所述,本实用新型技术方案的有益效果是:本实用新型采用NB-IOT模块代替传统的WiFi模块或ZigBee模块,传输距离远,能耗低,穿墙能力强。

  如需进一步了解,请下载该专利完整说明书。

  更多仪表技术专利最新动态,请持续关注
相关资料下载:[实用新型] 基于NB?IOT的远程电能表装置.pdf
