1、多股铜导线的直接连接。

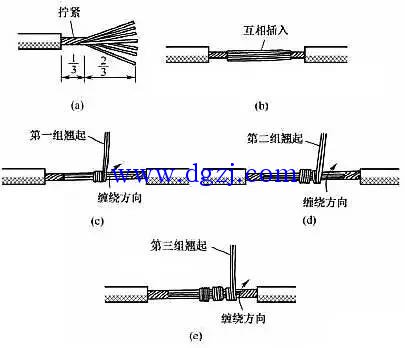

多股铜导线的直接连接如图6所示，首先将剥去绝缘层的多股芯线拉直，将其靠近绝缘层的约1/3芯线绞合拧紧，而将其余2/3芯线成伞状散开，另一根需连接的导线芯线也如此处理。接着将两伞状芯线相对着互相插入后捏平芯线，然后将每一边的芯线线头分作3组，先将某一边的第1组线头翘起并紧密缠绕在芯线上，再将第2组线头翘起并紧密缠绕在芯线上，最后将第3组线头翘起并紧密缠绕在芯线上。以同样方法缠绕另一边的线头。

（图6）
2、多股铜导线的分支连接，多股铜导线的T字分支连接有两种方法。
1)
一种方法是将支路芯线90°折弯后与干路芯线并行[见图7(a)]，然后将线头折回并紧密缠绕在芯线上即可[见图7(b)]。

（图7）
2)
另一种方法如图8所示，将支路芯线靠近绝缘层的约1/8芯线绞合拧紧，其余7/8芯线分为两组[见图8(a)]，一组插入干路芯线当中，另一组放在干路芯线前面，并朝右边按图8(b)所示方向缠绕 4～5圈。再将插入干路芯线当中的那一组朝左边按图8(c)所示方向缠绕4～5圈，连接好的导线如图8(d)所示。

（图8）
3、单股铜导线与多股铜导线的连接。单股铜导线与多股铜导线的连接方法如图9所示，先将多股导线的芯线绞合拧紧成单股状，再将其紧密缠绕在单股导线的芯线上5～8圈，最后将单股芯线线头折回并压紧在缠绕部位即可。

（图9）
4、同一方向的导线的连接。当需要连接的导线来自同一方向时，可以采用图10所示的方法。对于单股导线，可将一根导线的芯线紧密缠绕在其他导线的芯线上，再将其他芯线的线头折回压紧即可。对于多股导线，可将两根导线的芯线互相交叉，然后绞合拧紧即可。对于单股导线与多股导线的连接，可将多股导线的芯线紧密缠绕在单股导线的芯线上，再将单股芯线的线头折回压紧即可。

（图10）
5、双芯或多芯电线电缆的连接。双芯护套线、三芯护套线或电缆、多芯电缆在连接时，应注意尽可能将各芯线的连接点互相错开位置，可以更好地防止线间漏电或短路。图11(a)所示为双芯护套线的连接情况，图11(b)所示为三芯护套线的连接情况，图11(c)所示为四芯电力电缆的连接情况。

（图11）
