单股电线连接方法图解,单股电线接线缠绕方法
1、单股铜导线的直接连接

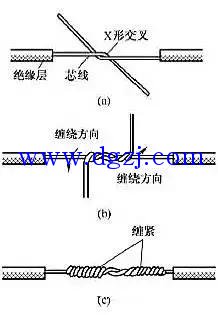

1)小截面单股铜导线连接方法如图1所示，先将两导线的芯线线头作X形交叉，再将它们相互缠绕2～3圈后扳直两线头，然后将每个线头在另一芯线上紧贴密缠密绕5～6圈后剪去多余线头即可。

（图1）
2)大截面单股铜导线连接方法如图2所示，先在两导线的芯线重叠处填入一根相同直径的芯线，再用一根截面约1.5mm2的裸铜线在其上紧密缠绕，缠绕长度为导线直径的10倍左右，然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠绕5～6圈后剪去多余线头即可。

（图2）
3)不同截面单股铜导线连接方法如图3所示，先将细导线的芯线在粗导线的芯线上紧密缠绕 5～6圈，然后将粗导线芯线的线头折回紧压在缠绕层上，再用细导线芯线在其上继续缠绕3～4圈后剪去多余线头即可。

（图3）
2、单股铜导线的分支连接
1)单股铜导线的T字分支连接如图4所示，将支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。对于较小截面的芯线，可先将支路芯线的线头在干路芯线上打一个环绕结，再紧密缠绕5～8圈后剪去多余线头即可。

（图4）
2)单股铜导线的十字分支连接如图5所示，将上下支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。可以将上下支路芯线的线头向一个方向缠绕[见图5(a)]，也可以向左右两个方向缠绕[见图 5(b)]。

（图5）
