实际电源模型的等效变换
实际电压源、实际电流源两种模型可以进行等效变换，所谓的等效是指端口的电压、电流在转换过程中保持不变。

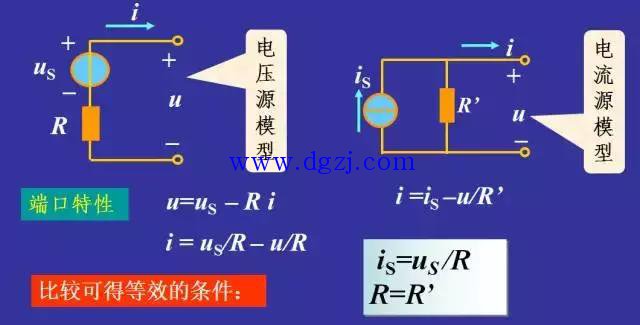

模型

电压源变换为电流源


电流源变换为电压源


注意
Attention!
变换关系包括数值关系和方向（电流源电流方向与电压源电压方向相反）
效是对外部电路等效，对内部电路是不等效的。
Fun
表现在
○开路的电压源中无电流流过 R
○开路的电流源可以有电流流过并联电阻R’
○电压源短路时，电阻中R有电流
○电流源短路时, 并联电阻R’中无电流
○理想电压源与理想电流源不能相互转换
