星形接线和三角形接线图_三角形星形接法电路图
三相交流电有两种连接方式，分星形连接和角形连接两种。
星形连接——就是把三相负载的3个末端连接在一起作为公共端，由3个首端引出3条火线的连接方式。（如A相负载用Ax表示，B相负载用By表示，C相负载用Cz表示,那就是x和y和z连一起，引出A、B、C三根线）负载每相线圈承受的电压是相电压220伏，即火线与零线（中性线）间的电压是220V。
角形连接——就是把三相负载的每一相的始末端依次相接的连接方式。（如A相负载用Ax表示，B相负载用By表示，C相负载用Cz表示,那就是x和B相连，y和C相连，z和A相连，引出的三根线为Bx、Cy、Az） 每相负载承受的电压是线电压380伏，即火线与火线间的电压。
电动机的额定电压等于电源的相电压时，电动机应接成星形；电动机额定电压等于电源的线电压时，电动机应接成三角形。
电动机的三相绕组完全是引到端盖上连接的，端盖内有六个头，下面的三个头连在一起，上面三个头分别引出三根线的是星形连接；把上下两个头垂直连接，分别引出三根线的是三角形连接。
电动机的三个绕组是平衡的，不用接中性线。

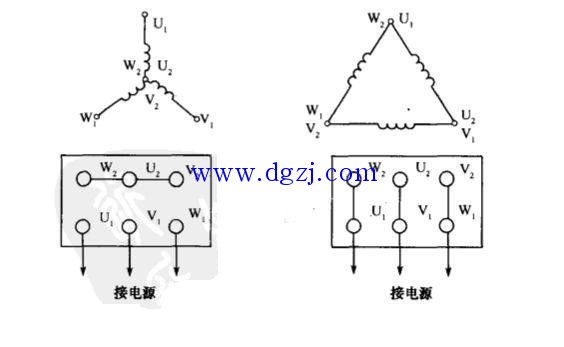

三角形接线与星形接线的电路图（左边星形，右边三角形）：


星形接法：
是将三相电源绕组或负载的一端都接在一起构成中性线，由于均衡的三相电的中性线中电流为零，故也叫零线：三相电源绕组或负载的另一端的引出线，分别为三相电的三个相线。星形接法主要应用在高压大型或中型容量的电动机中，定子绕组只引出三根线。对于星形接法，各相负载平衡，则任何时刻流经三相的电流矢量和等于零。
三角形接法：
是将各相电源或负载依次首尾相连，并将每个相连的点引出，作为三相电的三个相线。三角形接法没有中性点，也不可引出中性线。三角形接法的三相电，线电压等于相电压而线电流等于相电流的√3倍。
