三相电指示灯怎么接?三相电指示灯接法
三相电源指示灯通常有“V ”接法和“△”接法，这二种接法都是仅表示有电，建议用“V ”接法。

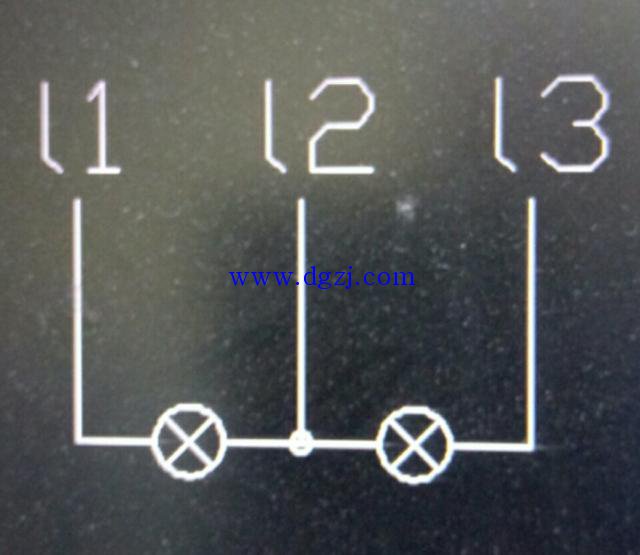

下图“V ”接法

都是用线电压380V ，LED 指示灯比较节能，最好线路能有熔断器保护。
下图“△”接法

注意，这种接法，当某一相断电时，指示灯并不熄灭，只是一个指示灯亮，另二只指示灯效暗。不知道你干什么用，如果是功率因数补偿柜中兼有电容器放电作用的，请选专用指示灯或带变压器的XD 7～380V 。
220V指示灯接法，其中任一线加零线即可。
三相电是一M幅值相等、频率相等、相位互相差120o的三相交流电，由有三个绕组的三相发电机a生，是工I上常用的源。 为保证发电机的稳定运行，发电机至少需要三个绕组，理论上发电的相数可以更高，但三相最经济，因此世界各国普遍使用三相发电、供电。 三相电在电源端和负载端均有星形和三角形两种接法。

星形和三角形接法
三相电的星形接法是将各相电源或负载的一端都接在一点上，而它们的另一端作为引出线，分别为三相电的三条相线。对于星形接法，可以将中点（称为中性点）引出作为中性线，形成三相四线制。也可不引出，形成三相三线制。当然，无论是否有中性线，都可以添加地线，分别成为三相五线制或三相四线制。 三相电的三角形接法是将各相电源或负载依次首尾相连，并将每个相连的点引出，作为三相电的三条相线。三角形接法没有中性点，也不可引出中性线，因此只有三相三线制。添加地线后，成为三相四线制。 星形接法的三相电，线电压是相电压的倍，而线电流等于相电流。当三相负载平衡时，即使连接中性线，其上也没有电流流过。三相负载不平衡时，应当连接中性线，否则各相负载将分压不等。
