1.对于TN系统和TT系统来说，由于首字母都是T，说明这两个系统都有系统接地；
2.由于TN系统的N线与PE线在系统接地处或者重复接地处是连在一起的，PEN则完全合并在一起，而用电设备的外壳直接与PE或者PEN连在一起，因此发生单相接地故障时，故障电流会比较大，近似于相线对N线的短路。所以，TN系统又叫做大电流接地系统；
TT的系统接地与保护接地完全独立，单相接地故障电流要返回电源，必须通过地网，并且电流较小。所以，TT系统又叫做小电流接地系统。
有了接地系统的解释，我们就可以回答问题了。
1.适当地放大接地电流
适当地放大接地电流，使得用电设备的前接断路器可以执行过电流保护操作，这就是具有大接地电流的TN系统。
2.加装漏电保护装置RCD

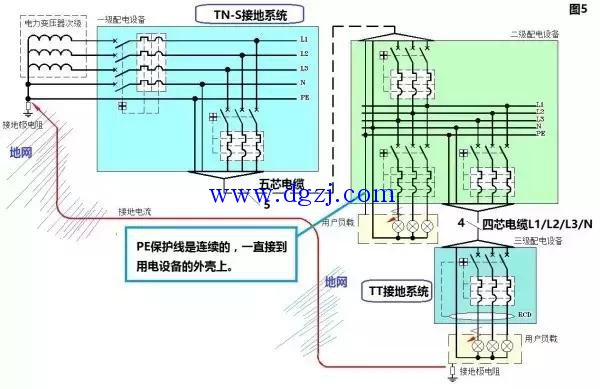

我们来看图5：

图5中，我们看到变压器的中性点直接接地，然后分开为N和PE，并且PE一直延伸到负载侧并接到用电设备的外壳上。所以，此接地方式属于TN-S接地系统。
当用电设备发生碰壳事故后，PE线的电阻当然小于地网电阻，并且PE的最前端还与N线相连，接地电流被放大到接近相对N的短路电流，则距离用电设备最近的上游断路器会执行过电流跳闸保护。
图5中，我们还看到从二级配电用四芯电缆引了三条相线和N线到负载侧，PE线被切断了，而用电设备的外壳直接接地。于是当用电设备发生碰壳事故后，接地电流只能通过地网返回电源。此接地方式属于TN-S下的TT接地系统。
由于TT下通过地网的接地电流很小，所以IEC和国家标准都规定了必须安装漏电保护装置RCD。
RCD的原理如下：

未发生单相接地故障时，三相电流合并N线电流后的相量和为零。当发生漏电后，某相电流会增加，并且漏电流经过地网返回电源，则N线电流依然与先前一致。于是，零序电流互感器的磁路中会出现磁通，其测量绕组中当然会出现电流，并驱动检测和控制部件使得前接断路器执行漏电保护动作。
RCD的动作电流可以在30毫安以下，有效地保护了人身安全。
