单相断线时,变压器高压侧UA、UB、UC和低压侧Ua、Ub、Uc有哪些特征?

1基本假设和思路

为了讨论方便并忽略次要因素,假定:

1)高压侧有电源,低压侧空载;

2)高压侧进线A相发生断线故障;

3)理想变压器,线电压变比为1:1。

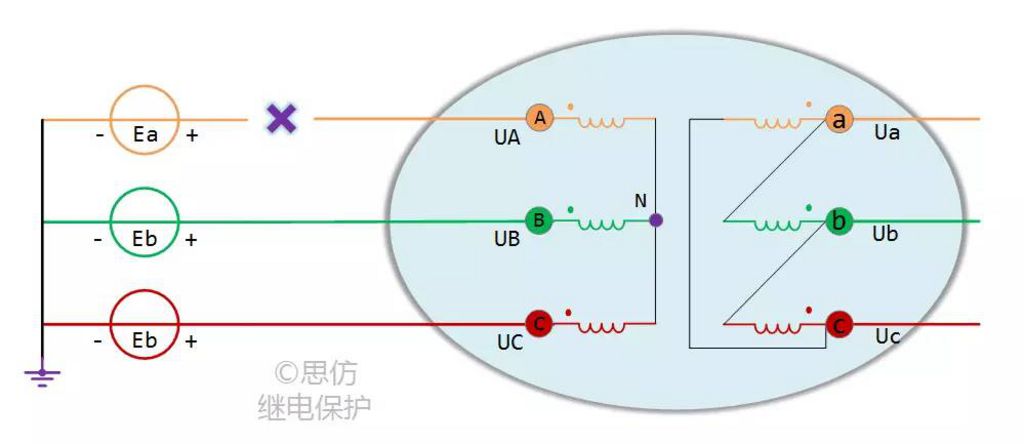

高压侧A相断线,BC仍然和系统电源相连,UB=Eb,UC=Ec,待求的是UA,进而依变压器绕组连接关系得到低压侧Ua、Ub、Uc。

2  Y/△11变压器(Y中性点不接地)

下面是EMTP仿真电压波形:

电压特征:

1)UB、UC保持不变,UA等于(UB+UC)/2

2)Ua等于Uc,Ub保持不变,Ua幅值等于Ub/2,Ua与Ub方向相反

因Uab+Ubc+Uca=0得

(UA-UN)+(UB-UN)+(UC-UN)=0,即

UA+UB+UC=3UN(1)

(注:UN为高压侧中性点N的电压)

N位于BN绕组和CN绕组的“中点”,UN=(UB+UC)/2,与式(1)联立得:

UA=UN=(UB+UC)/2=(Eb+Ec)/2=-Ea/2

线电压变比为1:1,绕组变比为1:1.732,故:

Ua-Uc=1.732*(UA-UN)=0

Ub-Ua=1.732*(UB-UN)=1.732*(Eb-Ec)/2

Uc-Ub=1.732*(UC-UN)=1.732*(Ec-Eb)/2

结合Ua+Ub+Uc=0(低压侧无接地短路)可得:

Ua=Uc=-Ub/2

Ub=(Eb-Ec)/1.732(等于断线前Ub)

电压相量图如下:

3  Y/△11变压器(Y中性点接地)

下面是EMTP仿真电压波形:

电压特征:

1)UA、UB、UC没有变化

2)Ua、Ub、Uc没有变化

中性点N接地有UN=0,依据式(1)有:UA+UB+UC=3UN=0,故:

UA=-(UB+UC)=-(Eb+Ec)=Ea

UA等于Ea没有发生变化,UB、UC与电源相连电压也没有变化,低压侧Ua、Ub、Uc也没有变化。

4  △/y1变压器(y中性点接地)

Y/△11变压器高低压绕组“对调”得到△/y1的变压器。

下面是EMTP仿真电压波形:

电压特征:

1)UB、UC保持不变,UA等于(UB+UC)/2

2)Ua等于Ub,Uc保持不变,Ua幅值等于Uc/2,Ua与Uc方向相反

为便于观察特征,对高压侧绕组连接“拉伸”:

节点A位于BA绕组和AC绕组的“中点”,故:

UA=(UB+UC)/2=(Eb+Ec)/2=-Ea/2

UB=Eb

UC=Ec

线电压变比为1:1,绕组电压之比为1.732:1,故:

Ua=(UA-UC)/1.732=(Eb-Ec)/2/1.732

Ub=(UB-UA)/1.732=(Eb-Ec)/2/1.732

Uc=(UC-UB)/1.732=(Ec-Eb)/1.732(等于断线前Uc)

电压相量图如下:
